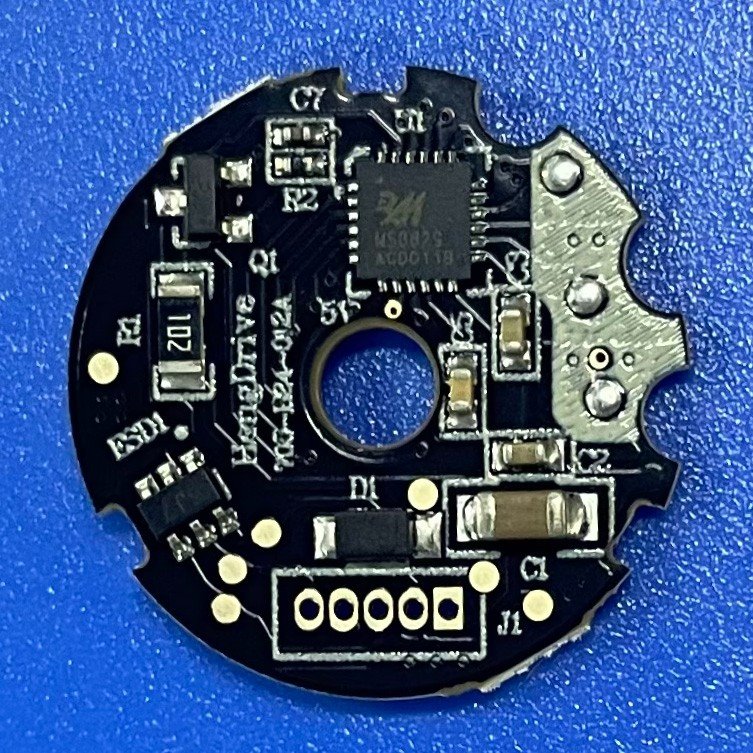

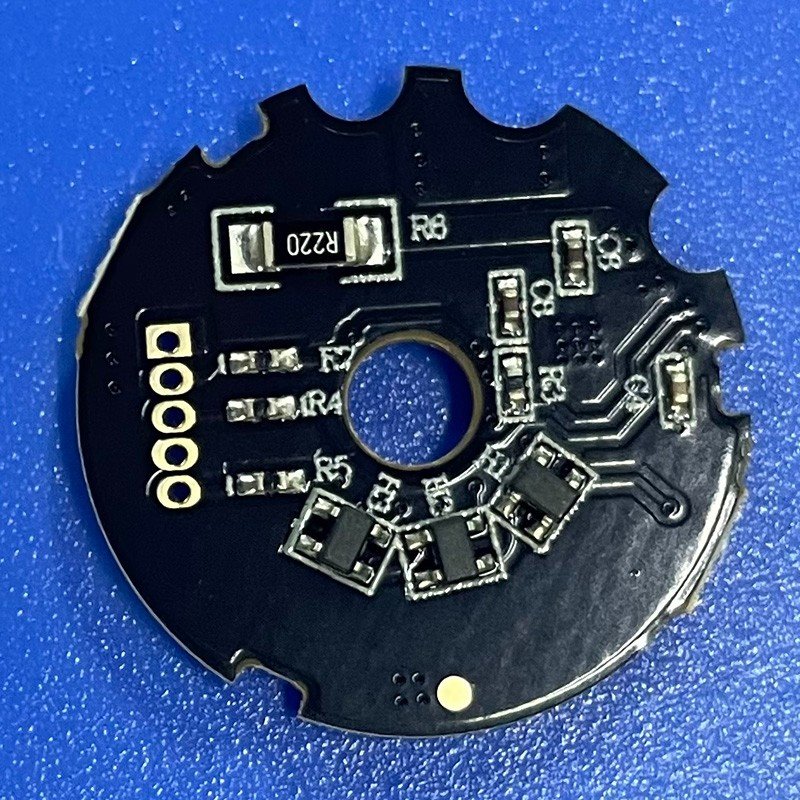

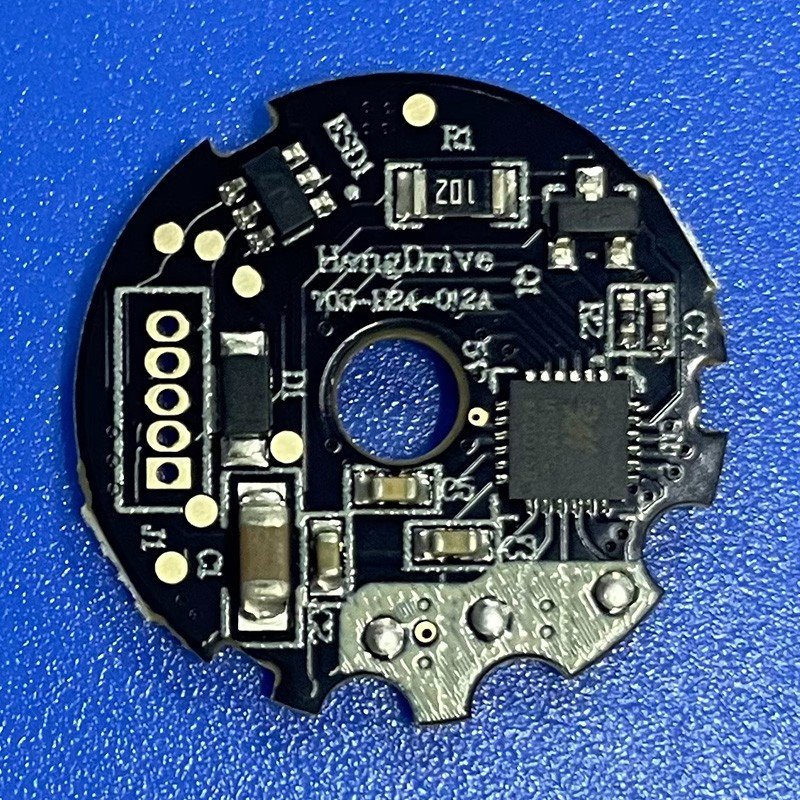

בקר מנוע Bldc

Shenzhen HengDrive Technologies Co., Ltd היא אחת מהיצרניות והספקיות האמינות ביותר של בקר מנוע bldc בסין. עם ניסיון עשיר, אנו מברכים אותך בחום לבקר מנוע bldc בתפזורת סיטונאי תוצרת סין כאן מהמפעל שלנו. אנו מקבלים גם הזמנות מותאמות אישית.

בקר מנוע DC ללא מברשות (BLDC) הוא מכשיר אלקטרוני מתקדם הממיר מתח DC קבוע לאות AC תלת-פאזי כדי להניע מנועים ללא מברשות ביעילות ובדיוק גבוהים. בניגוד למנועים מוברשים מסורתיים המסתמכים על קומוטטורים מכניים, בקרי BLDC משתמשים בקומוטציה אלקטרונית המבוססת על משוב על מיקום הרוטור, ומספקים אמינות מעולה, תחזוקה מופחתת וביצועים משופרים עבור יישומים החל מרכבים חשמליים ואוטומציה תעשייתית ועד למכשירי חשמל ביתיים ומכשור רפואי. תהליך הייצור שלנו משלב הרכבת SMT מתקדמת, אלגוריתמי בקרה חכמים ואימות איכות קפדני כדי לספק בקרים העומדים בסטנדרטים הגבוהים ביותר של יעילות, עמידות ובטיחות.

1. מקורות מדויקים של רכיבים וייצור PCB

הייצור מתחיל בבחירה קפדנית של-רכיבים אלקטרוניים בדרגה גבוהה מספקים מוסמכים:

• שבב בקר ליבה:-ביצועים גבוהים של 32-bit ARM Cortex®-M0+/M4F MCUs עם ציוד היקפי משולב לבקרת מנוע, הפועלים בתדרים של עד 150MHz. דגמים מתקדמים כוללים "MCU+Gate Driver+LDO" שלושה-פתרונות משולבים המפחיתים משמעותית את עלויות ה-BOM ואת טביעת הרגל של PCB.
• שלב כוח:-מתח גבוה N-MOSFET ערוץ מסודר בתצורת גשר מלא-תלת-פאזי, תומכים במתחים מ-24V עד 600V DC עם דירוגי זרם של עד 100A+ .
• נהגי שער:מנהלי התקנים של חצי-גשר עם מעגלים למניעת ירי-דרך ומעגלי אתחול לתפעול MOSFET של-צד N-ערוץ גבוה.
• רכיבי חישה:חיישני אפקט הול, מגברי חישת זרם (PGA) ומנגדי shunt מדויקים למשוב מדויק של זרם ומיקום.
• מצע PCB:לוחות FR4 רב-שכבתיים עם ניתוב עקבות אופטימלי לנתיבי זרם- גבוהים ושלמות אותות.

2. תהליך הרכבה והלחמה SMT

הרכבת PCB עוקבת אחר תהליך ייצור מבוקר:

• יישום הדבקת הלחמה:הדפסת שבלונות מדויקת של משחת הלחמה על גבי רפידות PCB.
• מיקום רכיב:מכונות-בחירה-ו-במהירות גבוהה מתקינים רכיבי SMD כולל MCU, MOSFETs, מנהלי התקנים ורכיבים פסיביים.
• הלחמה חוזרת:פרופיל תרמי מבוקר מבטיח יצירת מפרק הלחמה תקין ללא נזק לרכיבים.
• הלחמת גל:עבור רכיבים דרך-חור, הלחמת גל סלקטיבית עם יישום שטף וחימום מראש מבטיחה חיבורים אמינים.
• פוסט-פעולות הלחמה:חיתוך מובילי רכיבים עודפים ובדיקה ויזואלית.

3. ניהול תרמי והרכבה מכנית

פיזור חום תקין הוא קריטי לאמינות הבקר:

• יישום ממשק תרמי:רפידות גריז או סיליקון מוליך תרמי מיושמים בין רכיבי חשמל (MOSFETs, דרייברים) וגופי קירור או בית אלומיניום.
• אינטגרציה מכנית:MOSFETs מהודקים כנגד בית אלומיניום באמצעות מערכות לחץ מותאמות, ומבטלות את הצורך בהרבה ברגים וחלקיקים מבודדים שנמצאים בעיצובים קונבנציונליים.
• אסיפת דיור:הבקרים סגורים במארזי יציקת-אלומיניום או-גבוהים מפלסטיק עם הגנה מפני חדירת IP65/IP67 עבור סביבות קשות.
• התקנת מחבר:מחברים עמידים למים לרכב-לממשקי קלט מתח, פלט מנוע וממשקי אותות.

4. ציפוי קונפורמי והגנת הסביבה

כדי להבטיח אמינות בתנאים תובעניים:

• ציפוי קונפורמי:PCBs מקבלים שכבת הגנה של ציפוי אקרילי, סיליקון או פוליאוריטן כדי לעמוד בפני לחות, אבק, כימיקלים ורעידות.
• תהליך ריפוי:UV או אשפרה תרמית מבוקרת מבטיחים כיסוי והדבקה אחידים.
• אִטוּם:אטמים ותרכובות עציצים להגנה סביבתית נוספת ביישומים חיצוניים או תעשייתיים.

5. תכנות וכיול קושחה

ה"מוח" של הבקר מתוכנת עם אלגוריתמים מתוחכמים של שליטה מוטורית:

• תכנות MCU:הקושחה מופעלת על גבי ה-MCU של הבקר, ומשלבת סכימות בקרה מתקדמות כגון בקרה מכוונת-שדה (FOC) או תנועה טרפזית.
• כיול פרמטר:פרמטרים ספציפיים-למנועי (זוגות מוטות, התנגדות, השראות, קבוע BEMF) מכוילים ומאוחסנים.
• תצורת לוגיית הגנה:מוגדרים ספי הגנה על-זרם יתר,-מתח, תת-מתח,-על טמפרטורה וספי הגנה.
• הגדרת פרוטוקול תקשורת:ממשקי CAN bus, LIN, PWM או UART מוגדרים לפי דרישות האפליקציה.

6. בדיקות פונקציונליות ואימות איכות

כל בקר עובר בדיקות מקיפות:

• ב-בדיקת מעגלים (ICT):אימות כל הרכיבים וחיבורי הלחמה.
• בדיקה פונקציונלית:פעולת הבקר בתנאי עומס מדומים, וידוא רצף המעבר, דיוק בקרת המהירות ותגובת המומנט.
• אימות הגנה:הפעלת יתר-זרם,-טמפרטורת יתר וקצר-מעגלים כדי לאמת כיבוי בטיחותי.
• צריבה-בבדיקה:פעולה רציפה 24-48 שעות בהספק מדורג לזיהוי כשלים מוקדמים.
• בדיקות סביבתיות:רכיבה תרמית (-40 מעלות עד +105 מעלות), חשיפה ללחות ובדיקת רעידות לפי דרישות היישום.
• בדיקת תאימות ל-EMC:אימות של פליטות הולכות ומוקרנות לפי תקני GB/T 4343.1 ו-CISPR15.

7. הרכבה ואריזה סופית

בקרים מאושרים מקבלים:

• תִיוּג:מספרים סידוריים, תוויות דירוג וסימני הסמכה.
• אריזה:אריזה אנטי-סטטית עם ריפוד מגן.
• תיעוד:מדריכים למשתמש, דיאגרמות חיווט ומסמכי אישור.

1. מומחיות עיצוב משולבת:ארכיטקטורת "MCU+Pre-driver+LDO" 3-ב-אחת מפחיתה רכיבים חיצוניים ב-40% תוך שיפור אמינות המערכת. תמיכה בסכימות בקרת FOC מבוססות-חיישנים וגם ללא חיישנים.
2. טווח כוח רחב:בקרים זמינים מ-50W עד 5kW+, תומכים במתחים מ-12V עד 600V DC עבור יישומים מגוונים.
3. אלגוריתמי בקרה מתקדמים:בקרת שדה-מכוונת (FOC) לאספקת מומנט חלקה ויעילה עם רעש אקוסטי מינימלי. שינוי טרפז עבור יישומים רגישים לעלות-.
4. הגנה מקיפה:מובנה-בעודף-זרם יתר,-מתח, תת-נעילת מתח,-טמפרטורת יתר והגנה על עצירה עם אפשרויות שחזור אוטומטי- או כיבוי ננעל.
5. ממשקי בקרה גמישים:תומך בקרת מהירות PWM, קלט אנלוגי 0-5V/0-10V, RS485/Modbus, CAN bus ותקשורת אלחוטית (2.4G/BLE).
6. כוח המתנה נמוך:זרם מצב שינה-נמוך במיוחד (נמוך עד 30μA) עבור יישומים המופעלים על ידי סוללה-.
7. אפשרויות ציון- לרכב:דרגה 0 (-40 מעלות עד +125 מעלות) ודגמים תואמי בטיחות תפקודית ASIL-B זמינים עבור יישומי רכב.

• ISO 9001:2015 – ייצור מוסמכת מערכות ניהול איכות
• IATF 16949:2016 - מערכת ניהול איכות רכב (עבור בקרי דרגת-רכב)
• ISO 14001:2015 - מערכת ניהול סביבתי
• ISO 45001:2018 – ניהול בריאות ובטיחות תעסוקתית
• CE סימן - התאמה אירופית לבטיחות חשמל (LVD) ותאימות EMC
• תואם RoHS - הנחיית הגבלת חומרים מסוכנים
• תואם REACH - תאימות לבטיחות כימית לשוק האירופי
• הכרה UL/cUL - אישור בטיחות של מעבדות חתמים (זמין)
• אישור CCC - אישור חובה בסין למוצרים הנמכרים בשוק הסיני
• IP65/IP67/IP69K - דירוגי הגנה מפני כניסה לעמידות בפני אבק ומים
• IEC/UL 60730 - תקן בטיחות לבקרות חשמליות אוטומטיות, עם תמיכה בהסמכת Class B
• ISO 11452 / CISPR 25 - תאימות לתקני EMC לרכב
• GB/T 17625.1 - תאימות לפליטות זרם הרמוני
• IEC 61643-11 - תאימות למכשירי הגנת מתח
• UN38.3 - בטיחות הובלת סוללה (עבור בקרי סוללה משולבים)

• אפשרויות מתח כניסה 12V, 24V, 48V, 72V, 96V, 110V, 220V, 380V DC
• זרם רציף 5A, 10A, 20A, 30A, 50A, 100A, 200A+
• שיא זרם (5s) דירוג רציף של 1.5x-2x
• שיטת בקרה FOC (בקרה מוכוונת-שדה), טרפז, 120 מעלות /180 מעלות
• טווח בקרת מהירות 0-100,000 סל"ד (תלוי מנוע)
• ממשקי בקרה PWM, 0-5V/0-10V אנלוגי, RS485/Modbus, CAN bus, 2.4G/BLE אלחוטי
• תכונות הגנה על-זרם,-מתח, תת-מתח,-טמפרטורת יתר, קצר-מעגל, הגנה מפני עצירה
• טמפרטורת פעולה -40 מעלות עד +85 מעלות (תעשייתית), -40 מעלות עד +125 מעלות (רכב)
• טמפרטורת אחסון -40 מעלות עד +105 מעלות
• הגנה מפני כניסה IP20 (מסגרת פתוחה), IP65/IP67 (מצורף)
• Efficiency >95% בעומס מדורג
• כוח המתנה<0.5W (typical), 30μA (sleep mode)
• אישורים CE, RoHS, REACH, UL בהמתנה, CCC
